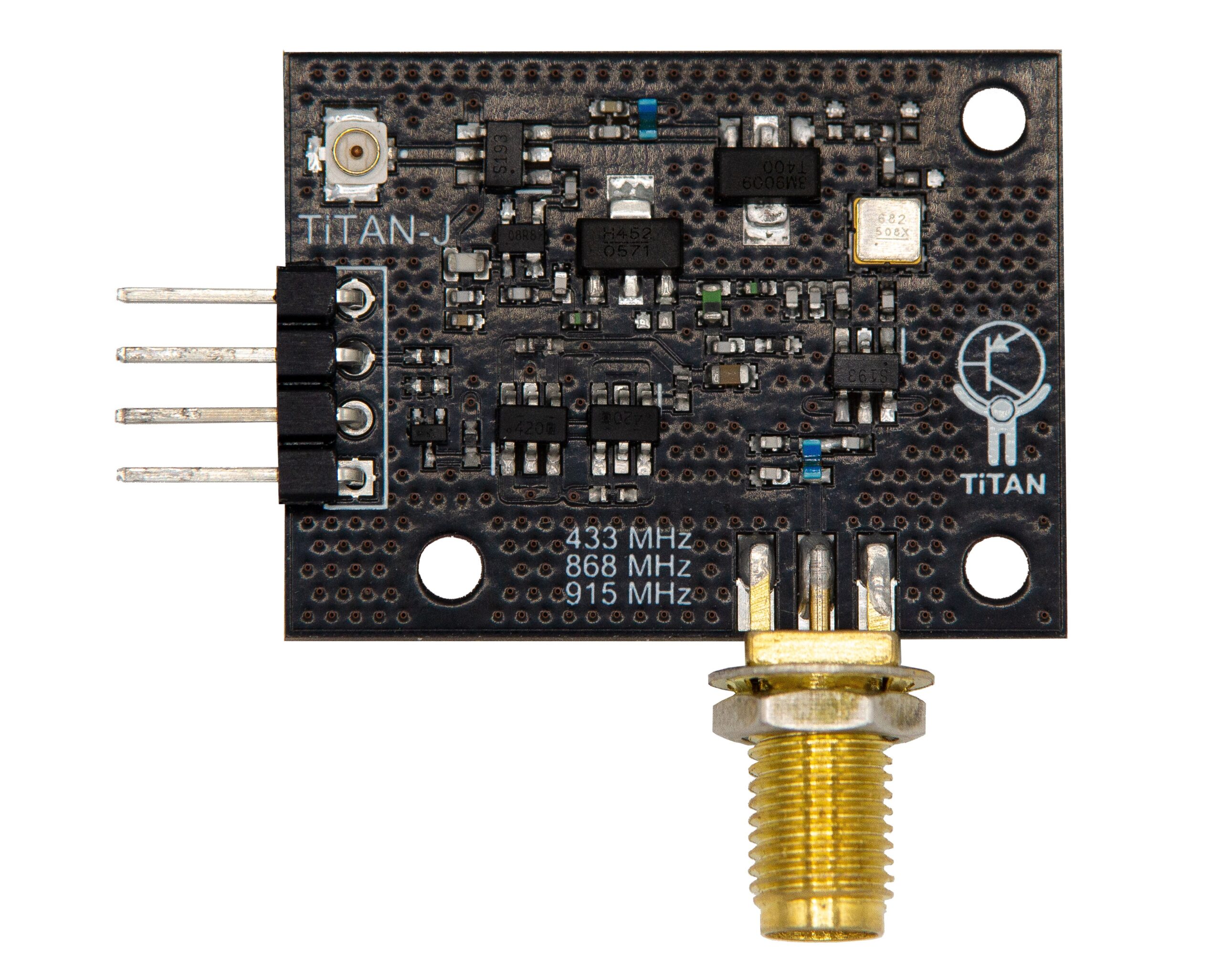

TiTAN-J, усилитель мощности

Представляем новую линейку семейства TiTAN – усилитель мощности TiTAN-J на диапазоны частот 433/868/915 МГц.

При использовании антенн с высоким коэффициентом усиления (от 2 dBi) расположенных на высоте от 1.5 метров и выше, на открытом пространстве, с помощью этих усилителей можно достичь дальности уверенной связи свыше 10 км. Использование направленных антенн может увеличить дальность связи почти в 2 раза.

Внимание! Просим Вас ознакомиться с законами Вашей страны по использованию радиочастот и мощности передатчиков. Изменить мощность на выходе усилителя Вы можете, изменив мощность на его входе. При входном сигнале 5 dBm выходной будет около 22.8 dBm, при входном сигнале 0 dBm выходной будет около 17.8 dBm, а при входном сигнале -5 dBm выходной будет около 12.8 dBm. Конвертировать dBm в Ватты Вы можете с помощью on-line калькулятора по адресу https://www.rapidtables.com/convert/power/dBm_to_Watt.html

Основные характеристики:

Разъем со стороны приемника/передатчика – UFL(IPX);

Разъем со стороны антенны – SMA;

Размер платы – 33 x 25 мм;

Напряжение питания – 5В;

Управление режимом прием/передача;

Максимальная входная мощность усилителя мощности (PA) – 15 dBm;

Выходная мощность усилителя мощности (PA) в сторону антенны – 27 dBm (примерно 0,5 W при входном сигнале 10 dBm (10 mW));

Усиление малошумящего усилителя от антенны в сторону приемника (LNA) – 22..30 dBm

Внимание! Просим Вас ознакомиться с законами Вашей страны по использованию радиочастот и мощности передатчиков. Изменить мощность на выходе усилителя Вы можете, изменив мощность на его входе. При входном сигнале 5 dBm выходной будет около 22.8 dBm, при входном сигнале 0 dBm выходной будет около 17.8 dBm, а при входном сигнале -5 dBm выходной будет около 12.8 dBm.
